1.恒壓變頻供水系統組成

    1.1系統組成

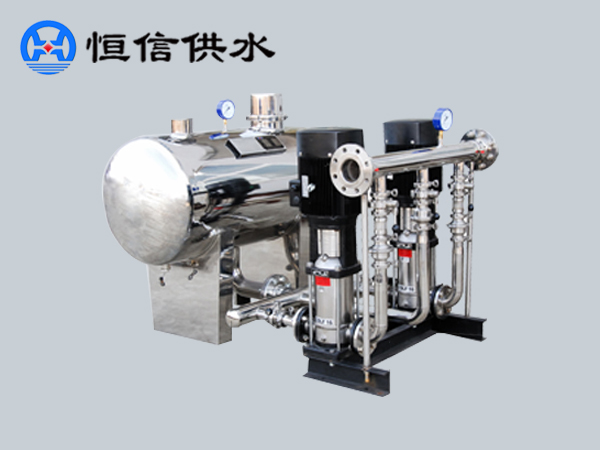

    恒壓變頻供水系統的設計與研究

    抗干擾能力強，編程簡單方便，適用于多種行業。三臺水泵，為防止一臺水泵長時間單獨運行，定期具有“轉泵”功能。1臺泵一旦運行3小時后，將調換泵，防止長期運行，降低使用壽命。

    一臺西門子變頻器Micromaster430，風機、水泵專用變頻器。由于變頻器價格昂貴，總共有三臺泵，運行時只有一臺泵用于變頻調速，其余均為工頻運行。因此，只有一臺泵可以滿足要求。

    利用一個壓力傳感器監測管網壓力，作為反饋信號調節水泵電機的轉速和投入運行的泵數。

    熱繼電器、熔絲、電磁閥等相關輔助部件，其中熱繼電器(FR)用于水泵電機過載保護，熔絲用于水泵電機短路保護。

    1.2控制方式

    將旋鈕開關SA設置為“手動”后，進入手動操作模式。在此模式下，任何水泵都可以在工頻下直接啟動和關閉。手動操作復雜，容易出錯。該方法主要用于設備維修的初始調試和檢查。

    將旋鈕開關SA設置為“自動”后，旋鈕開關SA進入自動運行模式。在這種模式下，供水系統可以根據用水量的變化自動調整泵速和泵數，從而達到最優配置。通過這種方式，還可以監控設備的運行狀態，并在出現故障時向工作人員發出報警，從而提高系統的可靠性。
